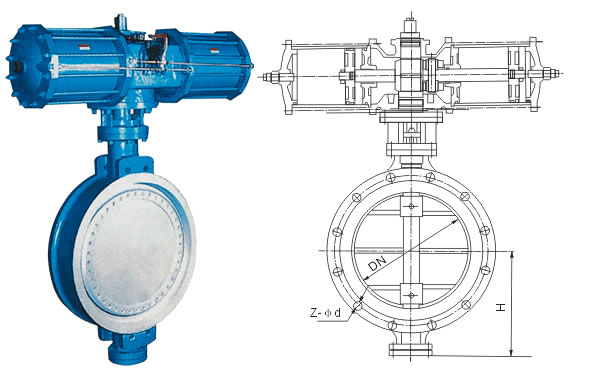

蝶閥結構 蝶閥的結構特點

蝶閥的結構簡單，主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。蝶閥的名稱也是因?yàn)槠浣Y(jié)構有蝶板被稱為蝶閥，翻板的啟閉就像蝴蝶的翅膀，很形象的名稱，也符合的蝶閥結構特點。

蝶閥主要用于低壓管道介質的開關，由于其結構特點決定，蝶閥的控制只能是全開或全閉，一般不能實現調節功能。

蝶閥的工作原理

蝶閥的工作原理：閥桿帶動蝶板，轉過了90度完成一次啟動跟閉合，如果改變了蝶板的偏轉角度，就可以控制介質的流量了。蝶閥處于完全開啟位置時，蝶板的厚度會使介質流經閥體時候形成一個阻力，所以，通常，蝶閥無法在高壓管道中應用。

這種閥門因結構簡單、體積較小并且重量較輕，安裝的尺寸非常小以及開關迅速。蝶閥所采用的是流線型的設計，所以能夠使流體的阻力受損的程度變小，所以，蝶閥也算是一種節能型的產品了。

閥桿還具有著非常良好的綜合力學的特性，具有著良好的抗腐蝕以及抗擦傷性，因?yàn)榈y的閥桿是通桿的結構。

蝶閥的執行方式有手動、渦輪傳動、電動、氣動、液動以及電液聯動等，可以實現遠距離的控制以及自動化操作。
