自力式調節閥工作原理:“自力式”意思就是這種調節閥不需要外力,利用管道內的介質流過閥芯的動能,驅動閥門執行開關調節作用,輸出端反饋的信號傳到閥門控制器,調節閥門開合度。

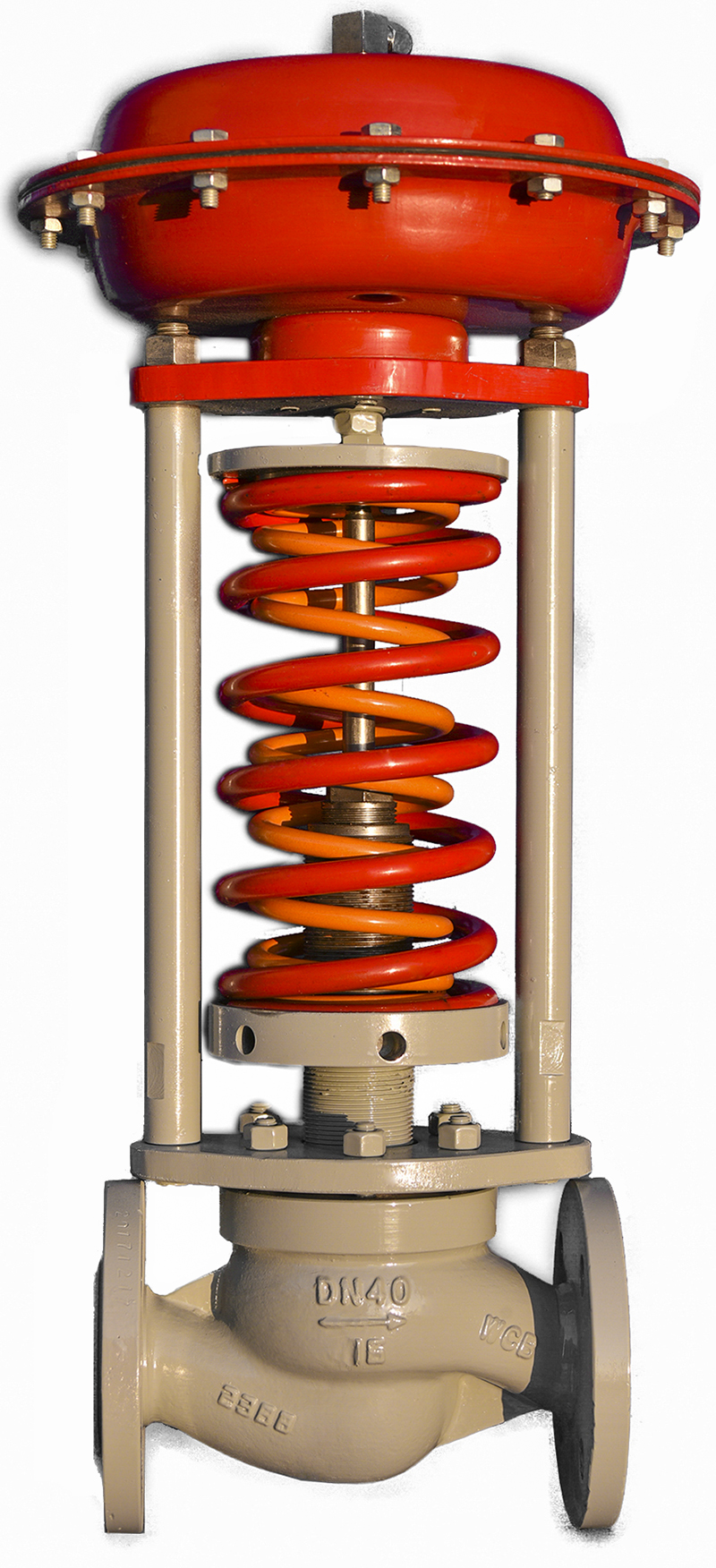

自力式調節閥也叫自力式控制閥,是一種新型的調節閥種類,顧名思義就是不需要外接電源和二次儀表,依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作,利用閥輸出端的反饋信號(壓力、壓差、溫度),通過信號管傳遞到執行機構,驅動閥瓣改變閥門的開度,達到調節壓力、流量、溫度的目的。
當管道內的介質流體從閥前流過閥芯后,液體流動的動能轉化為閥后壓力,經過管線輸入上腔室作用在頂部的托盤上,這個作用力與彈簧的反作用力相互作用,決定閥芯閥座的相對位置,從而控制閥后壓力大小。當閥后壓力增加時作用在頂盤上的作用力也隨之增加,使閥芯關關向閥座的位置,這樣閥芯和閥座之間的間隔就減小,流阻變大閥后壓力降低。直到頂盤上的作用力與彈簧反作用力相平衡為止,從而使閥后壓力下降到預設值。當閥后壓力降低時,作用方向與之前所說相反,這就是自力式調節閥的工作流程了。
預先調整彈簧的壓力,就預設了自力式調節閥的開合度。
自力式調節閥按照結構功能,一般可分為:自力式溫度調節閥、自力式壓力調節閥、自力式流量調節閥等等,能夠適用于大多數流體介質進行自動調節。它能夠有效的將流體介質的自身能能量轉化成驅動力,從而控制閥門開啟關閉。
對于傳統的控制閥來說,自力式調節閥并不需要外界能源,僅靠被調節介質的輸出信號,能夠有效的調節流體介質的流量,這樣不僅大大節省了一些額外配件的開支,還能夠減少能源的使用,和全球目前到未來都要堅持的節能減排目標一致。
